HBOT YF-4003 (ATLAS)

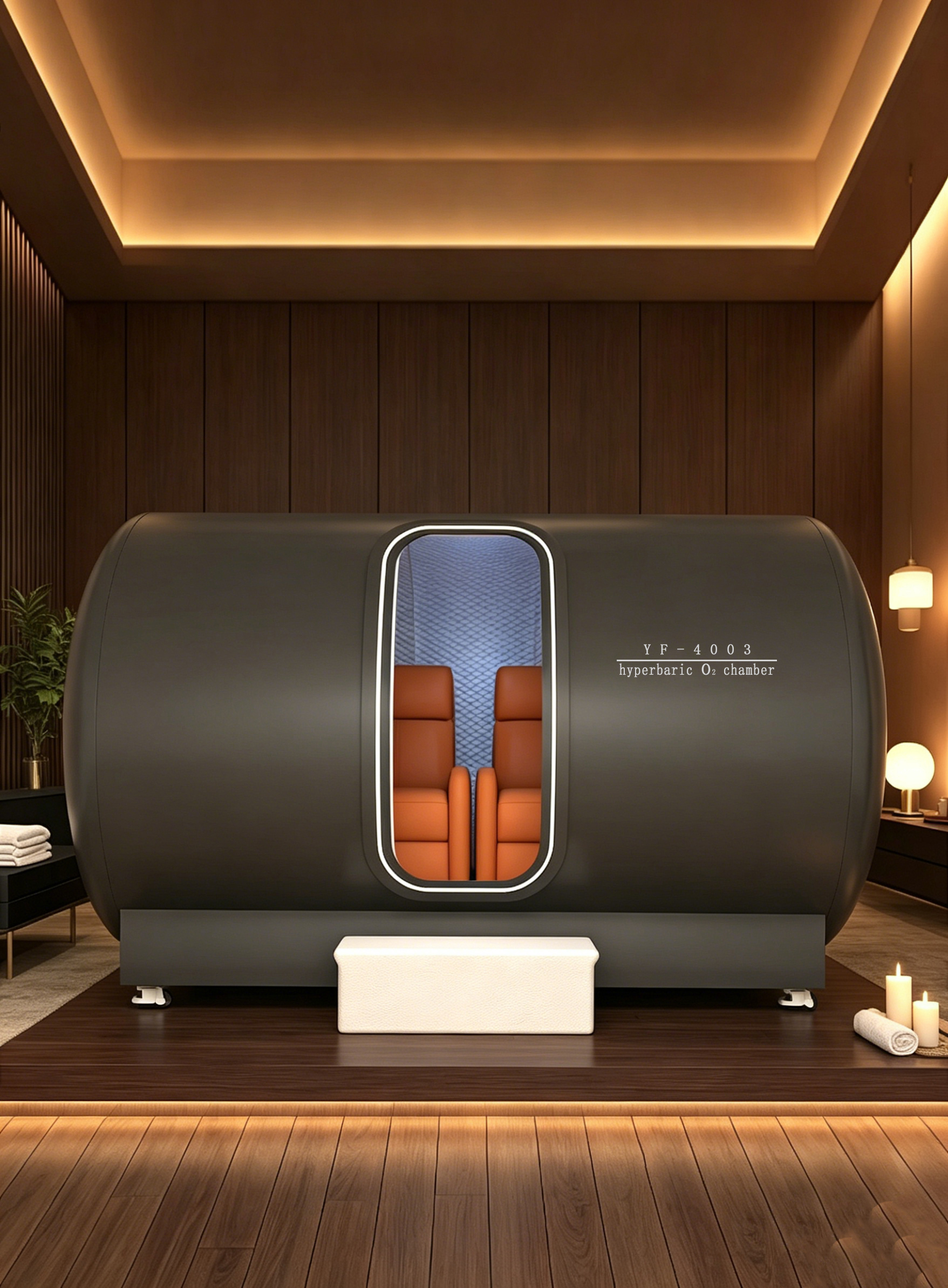

YF-4003 (ATLAS) Hartschalen-Hyperbarkammer für 4 Personen
Abgerundete sitzende Hartschalen-Hyperbarkammer für vier Personen mit 40 L/min Sauerstofffluss, bis zu 2,0 ATA und Abmessungen von 3150 x 1875 x 1950 mm.
- Kapazität
- 4 Personen
- Druck
- ≤ 2.0ATA
- Sauerstofffluss
- ≥40L/min
YF4003 Produktübersicht
Eine Mehrpersonenplattform für einen koordinierten Betrieb
Die YF-4003 (ATLAS) ist eine abgerundete Vierpersonen-Hyperbarkammer für Wellnesszentren, Spas und Hospitality-Bereiche. Ihr 3150 × 1875 × 1950 mm großer Körper bietet 40 L/min Sauerstofffluss, eine Druckaufbauzeit von höchstens 10 Minuten und bis zu 2,0 ATA. Sie eignet sich als Mehrpersonenkammer für Wellnesszentren oder Spas. Nasale Sauerstoffzufuhr und eine Aufrüstung auf eine Gesichtsmaske sind verfügbar.
Technische Parameter
Technische Parameter
- Modell
- YF-4003 (ATLAS)
- Kapazität
- 4 Personen
- Abmessungen
- 124.0 x 73.8 x 76.8 in
- Produktgewicht
- 350 kg
- Nennspannung
- 220V 50Hz
- Sauerstofffluss
- ≥40L/min
- Sauerstoffkonzentration
- 93% +/- 3%
- Druck
- ≤ 2.0ATA
Gaszirkulation und Geräuschkontrolle
Die kontinuierliche Lüftung erneuert die Kabinenluft, hält Kohlendioxid niedrig und begrenzt das Betriebsgeräusch auf etwa 50 dB.
Individuelle Bodenmaterialien und Farben
Teppich, Steinoptik und weitere Bodenoberflächen lassen sich wählen und mit Sitzen, Wänden und Innenraum abstimmen.
Rundes Beobachtungsfenster
Ein rundes Beobachtungsfenster verteilt den Druck gleichmäßiger und erweitert die Sicht für eine klare Kontrolle von außen.
Geräumiger Innenraum
Die runde Kabine und der offene Aufbau erleichtern Einstieg, Beobachtung und Beweglichkeit, auch mit Rollstuhl.
Anwendungsszenen
Sechs Anwendungsszenen werden in zwei Reihen mit je drei Karten gezeigt.
Unsere Materialien
Die Kernmaterialien werden nach Druckfestigkeit, Alltagstauglichkeit und einer klaren Projektoptik ausgewählt.
Door
20-25 mm | Plattenmaterial: PC-PlatteA reinforced door panel supports a stable seal and repeated daily access.
Window
20-25 mm | Plattenmaterial: PC-PlatteThe viewing panel balances visibility with the protection expected from the cabin enclosure.
Aviation aluminum
20-25 mmLightweight aviation aluminum helps keep the structure practical to handle during installation.
Container plate
4-6 mmThe pressure-bearing plate provides a solid foundation for the chamber body.
Unser Drucksystem
Separate Manometer machen den Betriebszustand besser ablesbar und unterstützen die Drucksequenz.
Negative pressure gauge
-100 to 0 kPaIdentifies negative-pressure fault risk and alerts the operator to an abnormal state.
Positive pressure gauge
0 to 250 kPaMonitors the chamber working pressure and supports the controlled pressurization and depressurization sequence.
Unser Sicherheitssystem
Manuelle und automatische Entlastungswege bieten klare Reaktionen bei normalem Betrieb und abnormalem Druck.
Pressure relief valve
Manually operated at the end of use to release chamber pressure. The door is opened only after pressure returns to zero.
Safety valve
Opens automatically during an over-pressure fault to prevent the chamber pressure from rising too high.
Kundenspezifisches Ventil
Provides controlled micro-venting to keep the chamber pressure stable and balance the incoming air flow.
Bedien- und Kommunikationssystem
Bedienelemente und Kommunikationspunkte halten Nutzer und Bediener während des Betriebs informiert.
Inner screen
The cabin display presents the key operating information inside the chamber.
Outer screen
The external panel keeps control information visible to the operator at the workstation.
Inner call
The cabin handset provides a direct voice channel for the occupant.
Outer call
The external handset lets the operator respond clearly without opening the chamber.
Zusatzkomponenten
Sitze, Beleuchtung und Unterhaltung können auf Standort und gewünschte Nutzung abgestimmt werden.
Aviation chair
Powered seating with a structured, premium cabin profile.
Space chair
A reclined seating option for a softer lounge-style interior.
Kundenspezifischer Sitz
Eine Sitzoption passend zur Kabinenausstattung und zum Projekt.
Infrared lighting
A focused lighting option for a warmer interior atmosphere.
Starry ceiling
Decorative points of light add a distinctive ceiling finish.
Television
In-cabin entertainment for flexible everyday use.
Übersicht der Ausführungen
Beliebte Farben für Kabine, Boden, Teppich, Innenraum und Sitze
Weitere Farben sind anpassbar
Als Direkthersteller von Sauerstoffkammern in Jinan, Shandong, verfügen wir über eine 1.800 m² große eigene Produktionsstätte und fertigen vollständig in Eigenregie. Mit 11 Jahren Erfahrung und mehreren Patenten zur Drucksteuerung bieten wir ohne Zwischenhändler Hartschalen-Hyperbarkammern sowie OEM/ODM-Anpassungen an.
Unsere Zertifizierungen
Unterlagen für die Projektprüfung
Die YF4003-Projektunterlagen können Druckprüfungen, Konformitätsdokumente und Unternehmensnachweise enthalten.
Pressure test
Pressure test report for project review.
CE certification
Conformity documentation for the selected configuration and destination market.
SGS-Inspektionsbericht
SGS begleitete die hydrostatischen Druckprüfungen der Modelle YF-1002, YF-1004, YF-2003, YF-1005 und YF-4002 nach ASME PVHO-1 2023 und ASME Section VIII Division 1, 2023.
