HBOT YF-4002
YF-4002 Hartschalen-Hyperbarkammer für 4 Personen
Kann diese Kammer bei 1,5 ATA betrieben werden und wie hoch ist der maximale Druck?
Alle OxySail-Modelle unterstützen den Betrieb bei 1,5 ATA und können einen maximalen Druck von 2,5 ATA erreichen. Bestätigen Sie vor der Bestellung die verfügbaren Druckeinstellungen und Bedienelemente. Beachten Sie die mitgelieferte Anleitung und die bestätigte Ausstattung Ihrer Kammer.
Elliptisches/rundes Kammerdesign
gleichmäßige Kraftverteilung und formstabil bei dauerhaft hohem Druck
Hochdruckschutz
Ab einem eingestellten Druck von ≥1,6 ATA ist zur Vermeidung von Fehlbedienung ein Passwort erforderlich
Wassergekühlte Klimaanlage
kein Nachfüllen von Kältemittel erforderlich, für einen einfacheren und sichereren Langzeitbetrieb
Gegensprechanlage innen/außen
Sprechgeräte in der Kammer und außerhalb der Kammer
Abluftmodus
Das Sicherheitsventil führt kontinuierlich Luft ab, während Frischluft einströmt, um eine hohe Luftzirkulation zu erhalten
Anpassung
OEM/ODM für Kammerkörper, Boden, Teppich, Innenraum und Sitzfarben
YF4002 Produktübersicht
Eine Mehrpersonenplattform für einen koordinierten Betrieb

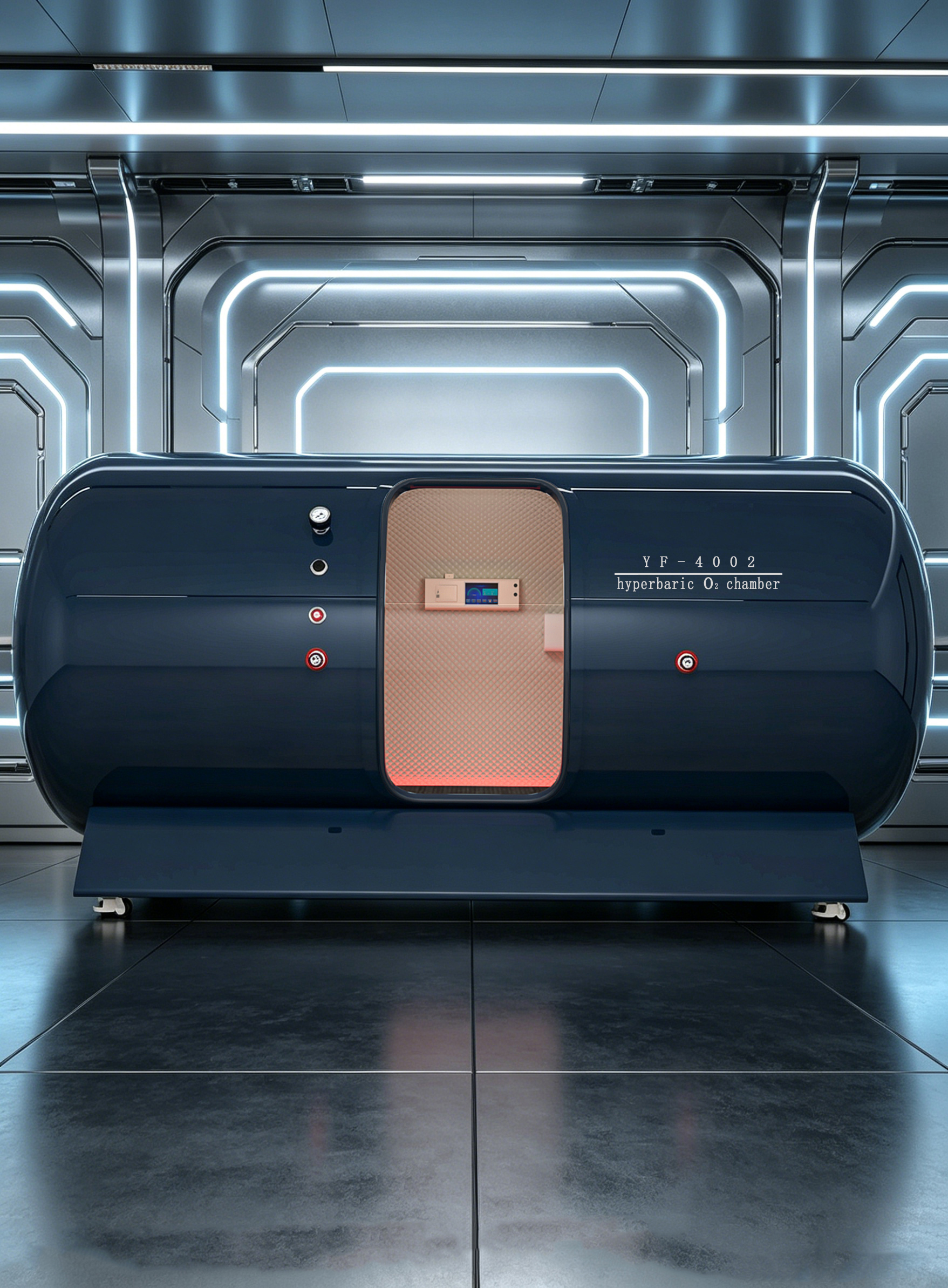

Die YF-4002 ist eine Vierpersonen-Hartschalen-Hyperbarkammer für Wellnesszentren, Sport-Recovery, Spas und gewerbliche Projekte. Ihr 143.7 x 65.9 x 68.9 in großer Körper bietet 40 L/min Sauerstofffluss und bis zu 2,0 ATA. Die abgerundete Form und die modulare Installation unterstützen komfortable Gruppensitzungen und eine praktische Lieferung.
Technische Parameter
Technische Parameter
- Modell
- YF-4002
- Kapazität
- 4 Personen
- Abmessungen
- 143.7 x 65.9 x 68.9 in
- Produktgewicht
- 350 kg
- Nennspannung
- AC 220 V ±10%, 50/60 Hz
- Sauerstofffluss
- ≥40L/min
- Sauerstoffkonzentration
- 93% +/- 3%
- Druck
- ≤ 2.5 ATA
Runde Kammerstruktur
Eine runde oder elliptische Schale verteilt den Druck gleichmäßiger, reduziert Spannungsspitzen und unterstützt eine lange Nutzungsdauer.
Druck- und Zeitsteuerung
Betrieb bei 1,5 ATA und maximaler Druck von 2,5 ATA. Bestätigen Sie die verfügbaren Druckeinstellungen vor der Bestellung. Über die inneren und äußeren Bedienelemente lassen sich Sitzungen von 20, 40, 60, 80 oder 120 Minuten einstellen und überwachen.
Bildschirm- und Kommunikationssteuerung
Außen- und Innenbildschirm arbeiten mit der Sprechanlage zusammen, um Druck und Zeit einzustellen und den Kontakt zu halten.
Gaszirkulation und Geräuschkontrolle
Die kontinuierliche Lüftung erneuert die Kabinenluft, hält Kohlendioxid niedrig und begrenzt das Betriebsgeräusch auf etwa 50 dB.
Anwendungsszenen
Sechs Anwendungsszenen werden in zwei Reihen mit je drei Karten gezeigt.
Unsere Materialien
Der drucktragende Kammerkörper besteht aus 4-6 mm Stahlblech. Aluminiumlegierung wird für Türrahmen und innere Strukturelemente verwendet.
Tür
20-25 mm | Plattenmaterial: PC-PlatteEine verstärkte Türplatte unterstützt eine stabile Abdichtung und häufige Nutzung.
Fenster
20-25 mm | Plattenmaterial: PC-PlatteDas Sichtfenster verbindet gute Sicht mit dem erforderlichen Schutz.
Türrahmen und Innenstruktur
AluminiumlegierungAluminiumlegierung wird für diese Bauteile verwendet, nicht für den drucktragenden Kammerkörper.
Drucktragender Kammerkörper
4-6 mm StahlblechDer drucktragende Kammerkörper wird aus 4-6 mm Stahlblech gefertigt.
Unser Drucksystem
Separate Manometer machen den Betriebszustand besser ablesbar und unterstützen die Drucksequenz.
Negative pressure gauge
-100 to 0 kPaIdentifies negative-pressure fault risk and alerts the operator to an abnormal state.
Positive pressure gauge
0 to 250 kPaMonitors the chamber working pressure and supports the controlled pressurization and depressurization sequence.
Unser Sicherheitssystem
Manuelle und automatische Entlastungswege bieten klare Reaktionen bei normalem Betrieb und abnormalem Druck.
Pressure relief valve
Manually operated at the end of use to release chamber pressure. The door is opened only after pressure returns to zero.
Safety valve
Opens automatically during an over-pressure fault to prevent the chamber pressure from rising too high.
Kundenspezifisches Ventil
Provides controlled micro-venting to keep the chamber pressure stable and balance the incoming air flow.
Bedien- und Kommunikationssystem
Bedienelemente und Kommunikationspunkte halten Nutzer und Bediener während des Betriebs informiert.
Inner screen
The cabin display presents the key operating information inside the chamber.
Outer screen
The external panel keeps control information visible to the operator at the workstation.
Inner call
The cabin handset provides a direct voice channel for the occupant.
Outer call
The external handset lets the operator respond clearly without opening the chamber.
Zusatzkomponenten
Sitze, Beleuchtung und Unterhaltung können auf Standort und gewünschte Nutzung abgestimmt werden.
Aviation chair
Powered seating with a structured, premium cabin profile.
Space chair
A reclined seating option for a softer lounge-style interior.
Kundenspezifischer Sitz
Eine Sitzoption passend zur Kabinenausstattung und zum Projekt.
Infrared lighting
A focused lighting option for a warmer interior atmosphere.
Starry ceiling
Decorative points of light add a distinctive ceiling finish.
Television
In-cabin entertainment for flexible everyday use.
Übersicht der Ausführungen
Beliebte Farben für Kabine, Boden, Teppich, Innenraum und Sitze
Weitere Farben sind anpassbar
Seit 2014 sind wir Direkthersteller von Sauerstoffkammern in Jinan, Shandong, mit einer eigenen 1.800 m² großen Produktionsstätte und vollständig integrierter Fertigung. Wir bieten ohne Zwischenhändler Hartschalen-Hyperbarkammern sowie OEM/ODM-Anpassungen an.
Detaillierte Spezifikation
Vollständiges PDF herunterladen
Geben Sie Ihre E-Mail-Adresse ein, um das detaillierte Datenblatt dieses Modells freizuschalten.
Unsere Zertifizierungen
Unterlagen für die Projektprüfung
Die YF4002-Projektunterlagen können Druckprüfungen, Konformitätsdokumente und Unternehmensnachweise enthalten.
Pressure test
Pressure test report for project review.
SGS-Inspektionsbericht
SGS begleitete die hydrostatischen Druckprüfungen der Modelle YF-1002, YF-1004, YF-2003, YF-1005 und YF-4002 nach ASME PVHO-1 2023 und ASME Section VIII Division 1, 2023.
